适用范围

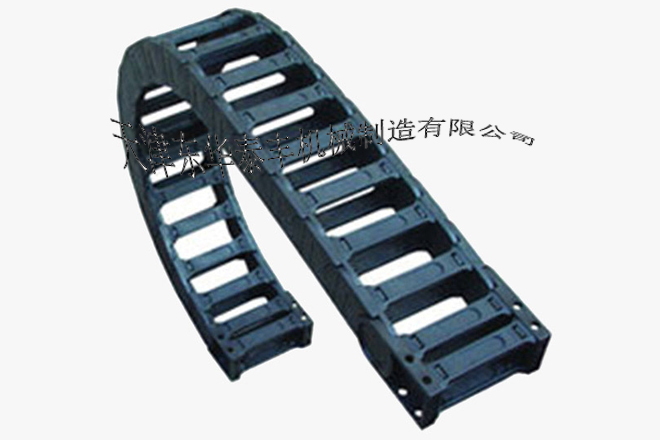

拖链的结构

 　　拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。 　　

拖链的基本参数

 　　材料：增强尼龙，具有高的压力和抗拉负荷，良好的韧性、高弹性、耐磨性、阻燃性。高低温时性能稳定，可以使用在室外。

 　　抗耐性：耐油、盐并有一定的耐酸、耐碱能力。

 　　运行速度和加速度：较高速度可达5m/s,较高加速可达5m/s²（具体速度、加速度视运行情况而定。）　

　运行寿命：在正常架空使用情况下，可达500万往复运动次数（具体寿命视运行情况而定）。

 　　拖链的选用原则

 　　内高：选择内置电缆、油管、气管、水管等中较粗的一根作为参考高度，加上至少10%的高度空间作为拖链内高Hi.如果重叠按重叠后实际高度作为参考高度。

 　　内宽：选择较粗的一些电缆、油管、气管、水管等，其外径之和作为拖链内宽的参考，并留有至少10%的宽度空间。

 　　弯曲半径：选择内置电缆、油管、气管、水管等中较大的弯曲半径作为参考值，并留有10%以上的空间，拖链内置电缆、油管、水管、气管的放置原则。

 　　应该留有15%的剩余空间，让内置电缆、油管等可以自由活

动，在半径方向上对拖链不产生拉力。

 　　直径差别大的导线应该分开铺设，重量平均分布，必要时可用分隔片分开。

 　　在高速或高频率运行时，要尽量使导线在水平上相互分开，不要使之相互叠置，在电缆、气管、油管等较多的时候建议使用分隔片
